如何使用HART Communicator校准罗斯蒙特DP(差压)变送器?

  • A+
所属分类:手操器使用

校准步骤

1.将DP变送器(罗斯蒙特)连接到电源2.
连接HART
3.连接测试压力表
4.校准变送器的零位和量程

 1.将电源连接到DP变送器

为了能够与DP变送器进行通信,必须与电源串联安装一个电阻。

HART建议使用250欧姆电阻

如何使用HART Communicator校准罗斯蒙特DP(差压)变送器?

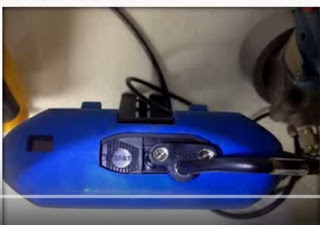

将电阻器串联并连接电源后,请连接HART 475,注意极性。

2。与HART 475连接

必须将HART 475导线插入通讯器的HART侧。

如何使用HART Communicator校准罗斯蒙特DP(差压)变送器?

3.连接测试仪

在处理DP变送器时,您总是希望将泵连接到“高压侧”以施加压力(PSI)。

如何使用HART Communicator校准罗斯蒙特DP(差压)变送器?

确保低压侧通向大气。

需要采取的预防措施:如果以正确的方式处理DP变送器,则应始终使变送器处于旁路状态,并通知控制室操作员要做什么。首先要做的是均衡歧管  隔离过程压力排气压力分离高压侧和低压侧并连接到高压侧,并使低压侧排空到大气  中非常重要的是,按照以下步骤操作,否则将无法正确地均衡压力。  最有可能导致DP变送器传感元件变形。4.连接HART Communicator通电后,在第一个屏幕上打开HART 475,然后选择HART。

如何使用HART Communicator校准罗斯蒙特DP(差压)变送器?

接下来,当HART 475看到您的仪器时,您想按向右箭头

如何使用HART Communicator校准罗斯蒙特DP(差压)变送器?

使用右箭头键选择下一个选项或触摸屏上的确定按钮。

进入以下菜单。

维修工具>维护>压力校准>

如何使用HART Communicator校准罗斯蒙特DP(差压)变送器?

现在从零位校准开始,确保在测试泵的低压侧排气,而在测试泵的高压侧排气。

现在该跨度了。

确保测试泵表在打开时读数为零,然后关闭测试泵上的排气孔。

使用小键盘上的一个或在选择向右箭头的同时选择Upper,然后按照屏幕上的提示进行操作。

现在该应用上限输入了。

从泵开始缓慢启动,以查看压力升高的速度,超出范围会造成损坏。

施加正确的压力

选择“确定”,然后按照屏幕上的提示进行操作。

当压力稳定后,选择确定后,下一个屏幕将使您准确知道读数。

在您按下OK(确定)以保持压力稳定的那一刻,在文本框中输入测试泵的准确读数。

选择“ ENTER”并按照屏幕上的提示进行操作

转到“主页”。然后转到“概述”并验证校准
