艾默生475手操器HART图标与保存设备组态

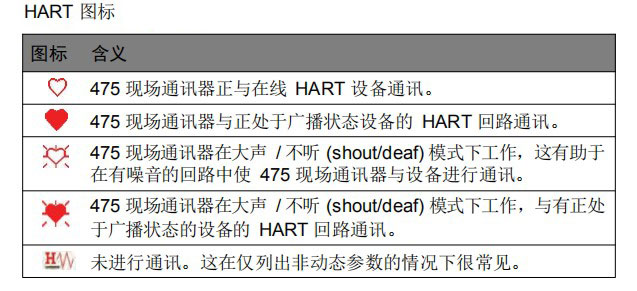

当 475手操器与设备进行通讯时，窗口上方将显示一个跳动的HART 图标。图标及其含义请参阅下表。

保存设备组态

从已连接的设备中保存组态时，另存为设备组态。在内部闪存中仅可保存 25 个组态。在已连接的设备中保存组态：

1.确保 475手操器连接到了 HART 回路、或直接连接到了设备，并打开 475手操器。

2.触击 现场通讯器的主菜单。出现 HART 在线菜单。

3.触击保存。如果在连接到设备时您已经保存了组态，则不会出现保存按钮。您可能需要更改组态、或断开再重新连接到设备以重新保存。

a.要设置保存组态的位置，双击位置，选择一个选项，并触击确定。

b.要为组态指定名称，双击名称，输入名称，并触击确定。

4.触击保存。如果组态已经存在，会出现一条信息。触击是用新版本覆盖旧版本，或触击否返回另存为窗口。
